Подземный водозабор — это не одно сооружение, а куст из десятков скважин, разбросанных по площади в несколько квадратных километров. Каждая скважина — маленький павильон с погружным насосом, щитом управления и оголовком. Поражение одной снижает подачу на 5–10 %, поражение узла сбора и станции водоподготовки — останавливает весь водозабор.

МелданаСБ — производитель бренда ЗАСЛОН — проектирует и монтирует защитные ограждающие конструкции (ЗОК) для объектов водоснабжения и водоотведения в Хабаровске и по всей России. Ниже — типовое решение по этому объекту: конструкция, параметры, нормативная рамка и бюджет.

Что происходит при попадании БПЛА

• Разрушение оголовка скважины — прямой путь загрязнения водоносного горизонта
• Повреждение погружного насоса и щита управления: замена насоса — это подъём колонны труб
• Поражение узла сбора и станции обезжелезивания — останавливается весь куст скважин
• Распределённость: обеспечить охраной десятки павильонов невозможно физически
• Загрязнение горизонта требует тампонажа скважины — это потеря капитального актива

Что требует закон

Объекты водоснабжения и водоотведения защищаются по собственному профильному акту — ПП РФ № 1467 от 23.12.2016: категорирование по численности обслуживаемого населения, комиссионное обследование, паспорт безопасности и инженерно-технические средства охраны. Требования «промышленного» ПП № 258 и «транспортного» ПП № 588 на водоканал не распространяются.

Что защищаем на объекте

Контур защиты определяется не периметром территории, а перечнем узлов, поражение которых останавливает технологический процесс:

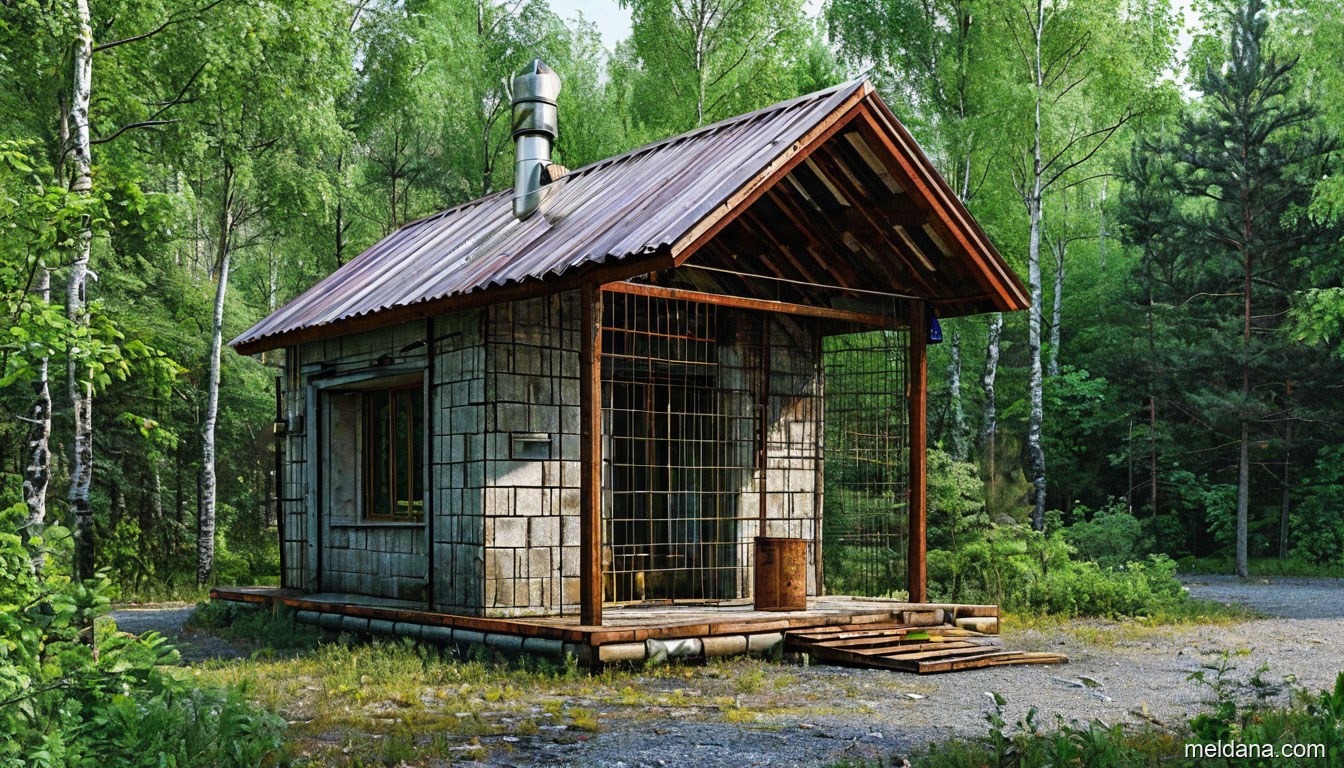

• Павильоны скважин: кровля, стены и дверь
• Оголовок скважины и узел учёта
• Щиты управления и вводные кабельные линии
• Станция водоподготовки (обезжелезивание, умягчение)
• Узел сбора, сборные водоводы и площадка РЧВ на ВЗУ

Типовой модуль на скважину и приоритет узла сбора

Защищать все скважины куста сплошным контуром нерационально: бюджет одного павильона начинается от 4 млн ₽, а таких павильонов бывает 30–50. Работающая схема состоит из двух частей:

1. Узел сбора и водоподготовка — в первую очередь. Это единая точка отказа: её поражение останавливает весь водозабор независимо от числа исправных скважин. Решение — клеть уровня 3 по контуру зданий.
2. Скважины — типовым модулем и по приоритету. Разрабатывается один типовой проект модуля на павильон, дальше он тиражируется с привязками. Защищаются в первую очередь скважины с наибольшим дебитом и те, что стоят на открытых направлениях подлёта.

Постоянная часть бюджета (2,05 млн ₽) при серийном контракте платится один раз на всю серию, а не на каждый павильон — как и в случае с групповым решением по КНС. Для куста из 10 павильонов это экономит порядка 15 млн ₽ по сравнению с отдельными контрактами.

Параметры типового решения

Уровень защиты и расчётные нагрузки

Для этого объекта расчётный уровень защиты — 3 по СП 542.1325800.2024. Расчётный класс БПЛА — лёгкий (30–100 кг, до 56 кДж); класс полотна — A+/B− — металл двойного кручения, арамид. Уровень определяется не размером сооружения, а последствиями его поражения и фактической моделью угрозы конкретной площадки.

Конструкция считается на особую комбинацию нагрузок: собственный вес + снег и ветер по СП 20.13330.2016 + таранный удар БПЛА. Все усилия воспринимает собственный несущий каркас на собственных фундаментах — нагрузка не передаётся на защищаемое сооружение (принцип независимости, п. 6.3 СП 542).

Стоимость

Для объекта из расчёта выше бюджет ЗОК — от 4,0 млн ₽ без НДС; верхний ориентир до обмеров — 5,6 млн ₽. Бюджет складывается из постоянной части 2,0 млн ₽ (проект, мобилизация, пусконаладка, сдача) и цены полотна — 4 250 ₽ за м² при площади ≈ 645 м².

Отдельно проектирование заказывается примерно за 0,2 млн ₽ — это половина доли ПИР: часто водоканалы берут сначала проект, чтобы защитить смету следующего года, а монтаж проводят после выделения средств. Работаем по 44-ФЗ и 223-ФЗ, НДС 22 %. Свой вариант можно посчитать в онлайн-калькуляторе ЗОК — он работает по той же модели, что и этот расчёт.

Сроки

Аудит и обмеры — 1–2 недели, проект по СП 542 — 2–4 недели, поставка — 2–4 недели, монтаж на этом объекте — 4–6 рабочих дней на павильон. Итого от первого выезда до сдачи с исполнительной документацией — 10–20 недель. Гарантия на конструкции — 24 месяца, расчётный срок службы каркаса при плановом обслуживании — не менее 25 лет.

Полный состав работ и порядок сдачи — на странице услуги «под ключ».

Частые вопросы

Другие объекты водоканала

Комплекс водоканала защищается по единой модели угрозы — ниже типовые решения по остальным сооружениям:
